Cilindros Hidráulicos Normalizado NFPA



Cilindros Hidráulicos Normalizado NFPA

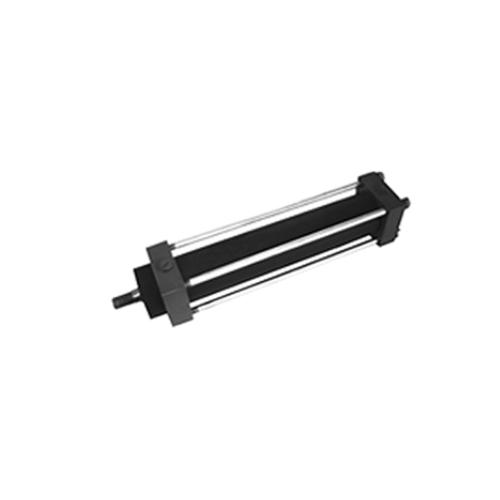

Cilindro Hidráulico doble efecto según recomendaciones de la norma NFPA. Cabezales y pistón de acero SAE-1010. Camisa de acero bruñido o acero inoxidable. Tensores de acero SAE-1045 cincado. Vástago de acero SAE-1045 calibrado y pulido con protección de cromo duro. Buje de bronce. Guarniciones de poliuretano. Amortiguación regulable. Imán flexible opcional.

Características

    Presión de trabajo: 10 a 80 bar.
    Temperatura de trabajo: 0 a 80°C.
    Fluido: aceite hidráulico.
    Alternativas: vástago inoxidable, guarniciones para alta temperatura y otras presiones de trabajo

Detalles

Presión (kg/cm2) Ø int. camisa (modelo)
015 020 025 030 040
Emp. Tracc. Emp. Tracc. Emp. Tracc. Emp. Tracc. Emp. Tracc.
N N N N S N S
10 113 82 203 172 317 247 456 386 330 810 685 615
30 339 246 609 516 951 741 1368 1158 990 2430 2055 1845
45 509 369 914 774 1427 1112 2052 1737 1485 3645 3083 2768
60 678 492 1218 1032 1902 1482 2736 2316 1980 4860 4110 3690
70 791 574 1421 1204 2219 1729 3192 2702 2310 5670 4795 4305
80 904 656 1624 1376 2536 1976 3648 3088 2640 6480 5480 4920
